Реализованные проекты
Главная
-
Реализованные проекты

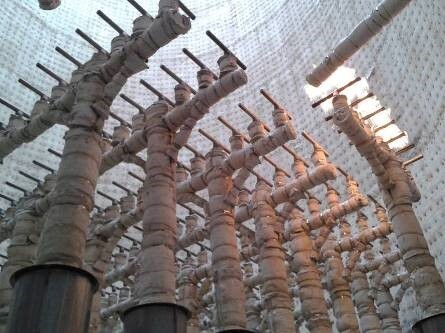

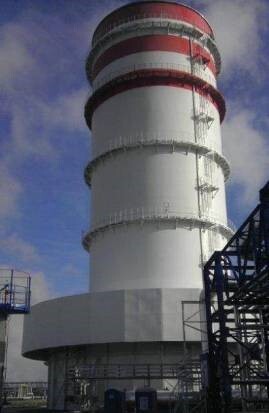

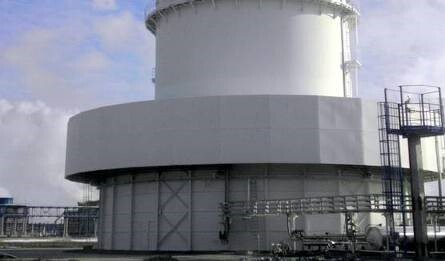

Факельные установки закрытого типа
Казаньоргсинтез
| Год реализации проекта | 2007 |
| Тип факельной установки | Термический окислитель |
| Назначение / установка | Утилизация промышленных потоков завода «Бисфенол А» и производства поликарбонатов |
| Максимальный проектный расход газа | 7 800 кг/ч |
| Высота камеры сгорания | 30 м |
| Диаметр камеры сгорания | 4 м |
Роснефть-Куйбышевский НПЗ
| Год реализации проекта | 2013 |
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | Комплекс установки изомеризации |
| Максимальный проектный расход газа | 163 135 кг/ч |
| Высота камеры сгорания | 45,7 м |
| Диаметр камеры сгорания | 15,5 м |
Ильский НПЗ
| Год реализации проекта | 2011 и 2013 |
| Тип факельной установки | Термический окислитель - 2 шт. |
| Назначение / установка | Аварийный заводской факел |
| Максимальный проектный расход газа | 5 000 кг/ч |
| Высота камеры сгорания | 12 м |
| Диаметр камеры сгорания | 4,3 м |
Славянский битумный завод
| Год реализации проекта | 2015 |
| Тип факельной установки | Термический окислитель |
| Назначение / установка | Аварийный заводской факел |
| Максимальный проектный расход газа | 1 494 кг/ч |
| Высота камеры сгорания | 15,2 м |
| Диаметр камеры сгорания | 2,7 м |
Роснефть-Краснодарнефтегаз
| Год отгрузки оборудования (ожидает строительства) | 2015 |
| Тип факельной установки | Термический окислитель |
| Назначение / установка | Малогабаритная установка подготовки газа «Украинская» |
| Максимальный проектный расход газа | 1 663 нм³/ч |
| Высота камеры сгорания | 9,2 м |
| Диаметр камеры сгорания | 2,6 м |
Лукойл. Урайнефтегаз, Западно-Толуомское месторождение
| Год реализации проекта | 2011 |
| Тип факельной установки | Термический окислитель с теплообменником (нагрев рабочего агента) |
| Назначение / установка | Утилизация попутного газа |
| Максимальный проектный расход газа | 3 750 нм³/ч |
| Высота камеры сгорания | 11 м |
| Диаметр камеры сгорания | 2,7 м |
Лукойл. Урайнефтегаз, Западно-Толуомское месторождение
| Год реализации проекта | 2013 |
| Тип факельной установки | Термический окислитель с теплообменником (нагрев рабочего агента) |
| Назначение / установка | Утилизация попутного газа |
| Максимальный проектный расход газа | 12 500 нм³/ч |
| Высота камеры сгорания | 22 м |
| Диаметр камеры сгорания | 6,7 м |
Роснефть, Ванкорское месторождение
| Год реализации проекта | 2009 |
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | Утилизация попутного газа |
| Максимальный проектный расход газа | 69 308 нм³/ч (ВД) и 14 933 нм³/ч (НД) |
| Высота камеры сгорания | 36,6 м |
| Диаметр камеры сгорания | 12 м |

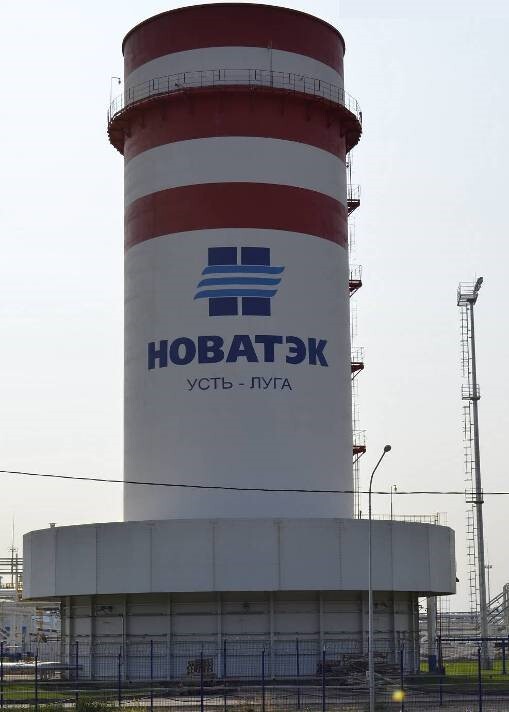

НОВАТЭК - Усть-Луга
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | Установка по переработке стабильного газового конденсата или его смеси с малосернистой смесью (морской порт) |
| Максимальный проектный расход газа | 140 000 кг/ч (ВД) и 10 000 нм³/ч (НД) |
| Высота камеры сгорания | 42,6 м |
| Диаметр камеры сгорания | 15,2 м |
Роснефть - Туапсинский НПЗ
| Год реализации проекта | 2015 |
| Тип факельной установки | Установка термического окисления |
| Назначение / установка | Комбинированная установка №3 |
| Максимальный проектный расход газа | 40 500 кг/ч |
| Высота камеры сгорания | 62,2 м |
| Диаметр камеры сгорания | 3,6 м (в опорной башне) |
Роснефть - Рязанская НПК
| Год реализации проекта | 2014 |
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | Установка низкотемпературной изомеризации |
| Максимальный проектный расход газа | 119 245 кг/ч |
| Высота камеры сгорания | 39,6 м |
| Диаметр камеры сгорания | 13,7 м |
Газпромнефть - Омский НПЗ
Самый большой факел закрытого типа в России по состоянию на 2015 год
| Год реализации проекта | 2015 |
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | Установка АТ-9 |
| Максимальный проектный расход газа | 259 108 кг/ч |
| Высота камеры сгорания | 54 м |
| Диаметр камеры сгорания | 19 м |
Нижневартовское НПО
| Год отгрузки оборудования (ожидает строительства) | 2014 |
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | УСН-4/1 в цехе № 1 |
| Максимальный проектный расход газа | 26 000 кг/ч |
| Высота камеры сгорания | 22,9 м |
| Диаметр камеры сгорания | 7,6 м |
КНПЗ - Краснодарэконефть
| Год отгрузки оборудования (ожидает строительства) | 2015 |
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | УСН-4/1 в цехе № 1 |
| Максимальный проектный расход газа | 5 940 кг/ч |
| Высота камеры сгорания | 12,2 м |
| Диаметр камеры сгорания | 4,3 м |
Каюмнефть. Каюмовское месторождение
| Год реализации проекта | 2014 |
| Тип факельной установки | Установка нагрева рабочего агента |
| Назначение / установка | Утилизация попутного газа |
| Максимальный проектный расход газа | 3 750 нм³/ч |
| Высота камеры сгорания | 14,7 м |
| Диаметр камеры сгорания | 4,7 м |
Бурнефтегаз. Соровское месторождение
| Год поставки оборудования (ожидает строительства) | 2015 |
| Тип факельной установки | Установка нагрева рабочего агента |
| Назначение / установка | Нагрев рабочего агента для технологического процесса подготовки нефти |
| Максимальный проектный расход газа | 6 000 нм³/ч |
| Высота камеры сгорания | 19 м |
| Диаметр камеры сгорания | 4,8 м |

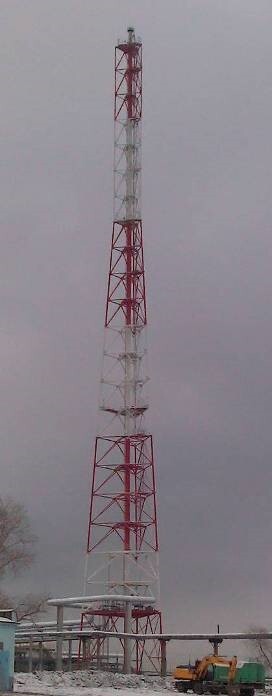

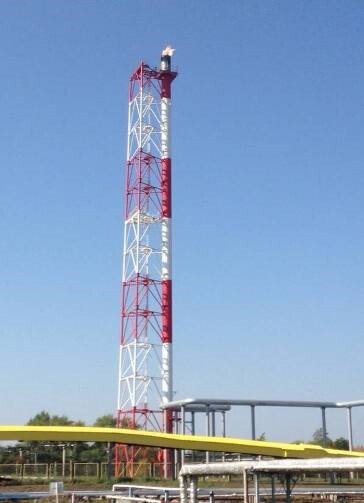

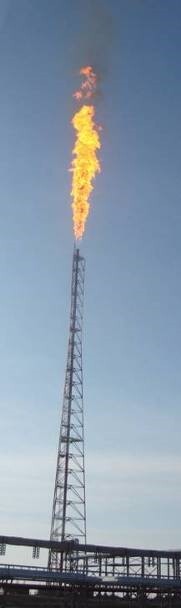

Факельные установки высотного типа, обеспечивающие бездымное горение

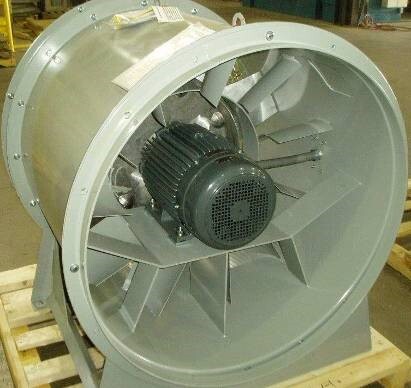

Факельные установки с принудительным нагнетанием воздуха в область горения
Сургутнефтегаз (Алехинское месторождение)
| Год реализации проекта | 2007 |
| Тип факельной установки | Высотный факел на растяжках |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | ЦППН |
| Высота ствола | 40 м |
Салым Петролеум Девелопмент - Западно-Салымское месторождение
| Год реализации проекта | 2013 |
| Тип факельной установки | Факельная установка закрытого типа |
| Назначение / установка | Комплекс установки изомеризации |
| Максимальный проектный расход газа | 163 135 кг/ч |
| Высота камеры сгорания | 45,7 м |
| Диаметр камеры сгорания | 15,5 м |
Антипинский НПЗ
| Год реализации проекта | 2014 |
| Тип факельной установки | Высотный факел в опорной башне (2 ствола) |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| с системой самоопускания стволов | |
| Назначение / установка | Общезаводской аварийный факел |
| Максимальный проектный расход газа | 333 000 кг/ч |
| Высота ствола | 76 м |
| Диаметр ствола / оголовка | 2 совмещенных ствола: 2100 мм / 1200 мм |
Сургутнефтегаз
| Год реализации проекта | 2005 |
| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Установка переработки газа №1, 2, 3 |
| Максимальный проектный расход газа | 106 000 кг/ч |
| Высота ствола | 70 м |
| Диаметр ствола / оголовка | 900 мм / 500 мм |
Оренбургнефть (Зайкинское месторождение)
| Год реализации проекта | 2012 |
| Тип факельной установки | Высотный факел в опорной башне (2 ствола) |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Совмещенная факельная установка высокого и низкого давления |
| Максимальный проектный расход газа | 75 381 кг/ч |
| Высота ствола | 70 м |
| Диаметр ствола / оголовка | 2 совмещенных ствола: 600 мм / 1500 мм |
Лукойл - Пермнефтеоргсинтез
| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
Сибур-Химпром (Пермь)
| Год реализации проекта | 2010 |
| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Производства этилбензола и полистирола |
| Максимальный проектный расход газа | 179 000 кг/ч |
| Высота ствола | 75 м |
| Диаметр ствола / оголовка | 900 мм / 1600 мм |
Лукойл - Волгограднефтепереработка
| Год поставки оборудования | 2014-2015 |
| Тип факельной установки | Высотный факел в опорной башне - кислых газов |
| Особенности | С принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Комплекс глубокой переработки ВГО |
| Максимальный проектный расход газа | 182 569 кг/ч |
| Высота ствола | 80 м |
| Диаметр ствола / оголовка | 900/750 мм |
Саянскхимпласт
| Год реализации проекта | 2010 |

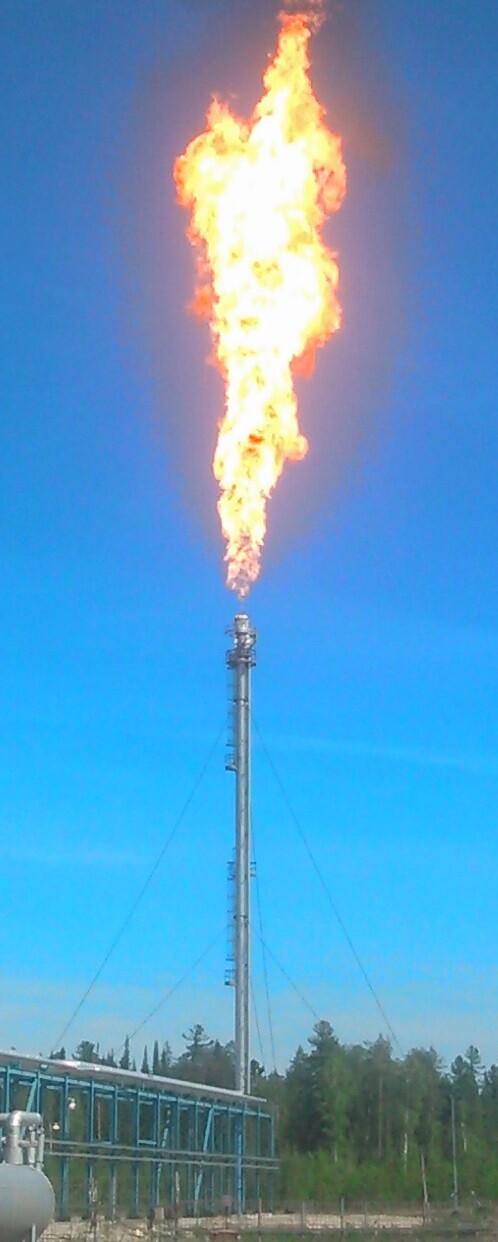

| Тип факельной установки | Высотный факел на растяжках |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Склад сжиженных УВ газов |
| Максимальный проектный расход газа | 16 207 кг/ч |
| Высота ствола | 35 м |
| Диаметр ствола / оголовка | 200 мм / 600 мм |
Сибур-Портэнерго
| Год реализации проекта | 2012 |
| Тип факельной установки | Высотный факел на растяжках (2 шт.) |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Комплекс по перегрузке СУГ и объектов парка изотермического хранения СУГ в Усть-Луге |
| Максимальный проектный расход газа | 18 892 кг/ч и 14 746 кг/ч |
| Высота ствола | 30 м |
| Диаметр ствола / оголовка | 500 мм / 500 мм |
Роснефть - Новокуйбышевский НПЗ
| Год реализации проекта | 2013 |

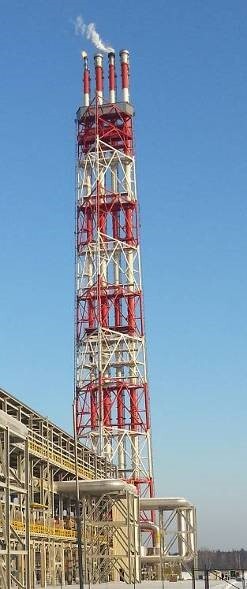

| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Комплекс гидрокрекинга |
| Максимальный проектный расход газа | 243 400 кг/ч |
| Высота ствола | 94 м |
| Диаметр ствола / оголовка | 1350 мм / 2100 мм |
и
| Год реализации проекта | 2013 |
| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | с принудительным нагнетанием воздуха для обеспечения бездымного горения |
| Назначение / установка | Комплекс установки изомеризации |
| Максимальный проектный расход газа | 163 135 кг/ч |
| Высота ствола | 81,5 м |
| Диаметр ствола / оголовка | 600 мм / 1800 мм |
Факельные установки с подачей пара в область горения
КазМунайГаз - Атыраусский НПЗ (Республика Казахстан)
| Год реализации проекта | 2014 |
| Тип факельной установки | Высотный факел в опорной башне (3 ствола) |
| Особенности | с подачей пара для обеспечения бездымного горения |

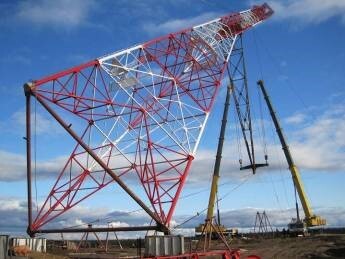

| с системой самоопускания стволов | |
| Назначение / установка | КПА (комплекс по производству ароматических углеводородов) и КГПН (комплекс глубокой переработки нефти) |
| Максимальный проектный расход газа | 1 114 458 кг/ч и 570 550 кг/ч |
| Высота ствола | 130 м |
| Диаметр ствола / оголовка | 1600 мм (2 шт.) и 1200 мм |
Танеко
| Год реализации проекта | 2010 |
| Тип факельной установки | Высотный факел в опорной башне (4 ствола) |
| Особенности | с подачей пара для обеспечения бездымного горения |
| с системой самоопускания стволов | |
| Назначение / установка | Комплекс нефтехимических и нефтеперерабатывающих производств |
| Максимальный проектный расход газа | 829 512 кг/ч; 785 160 кг/ч; 79 056 кг/ч |
| Высота ствола | 140 м |
| Диаметр ствола / оголовка | 1800 мм (2 шт.); 1200 мм; 500 мм / 1800 мм (2 шт.) и 1200 мм; 500 мм |
Роснефть - Саратовский НПЗ
| Год реализации проекта | 2012 |
| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | с подачей пара для обеспечения бездымного горения |
| Назначение / установка | Комплекс изомеризации пентан-гексановой фракции |
| Максимальный проектный расход газа | 249 914 кг/ч |
| Высота ствола | 120 м |
| Диаметр ствола / оголовка | 800/600 мм |
Газпром добыча Астрахань - Астраханский ГПЗ
| Год поставки оборудования (ожидает строительства) | 2012 |
| Тип факельной установки | Высотный факел в опорной башне (2 шт.) |
| Особенности | с подачей пара для обеспечения бездымного горения |
| с сепаратором в основании ствола | |
| Высота ствола | 120 м |
| Диаметр ствола / оголовка | 1200/900 мм |
Воронежсинтезкаучук
| Год поставки и монтажа оборудования | 2014 |
| Тип факельной установки | Высотный факел на растяжках |
| Особенности | с подачей пара для обеспечения бездымного горения, реконструкция факела |
| Назначение / установка | Цех №27 |
| Максимальный проектный расход газа | 50 000 кг/час |
| Высота ствола | 35 м |
| Диаметр оголовка | 300 мм |
Башнефть - Новойл
| Год поставки оборудования | 2013-2014 |

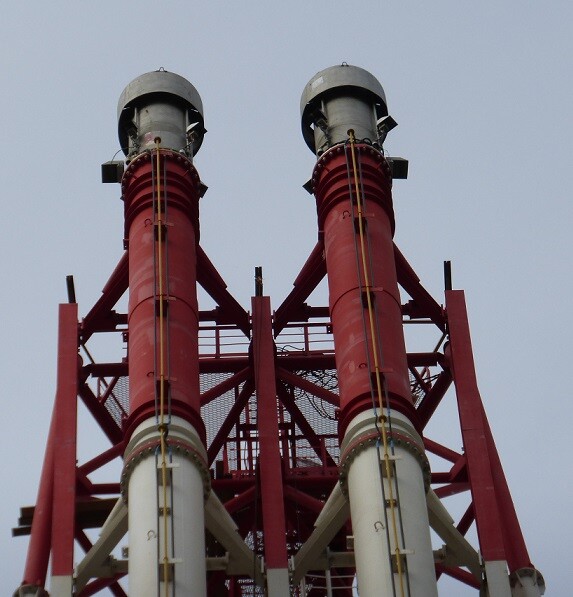

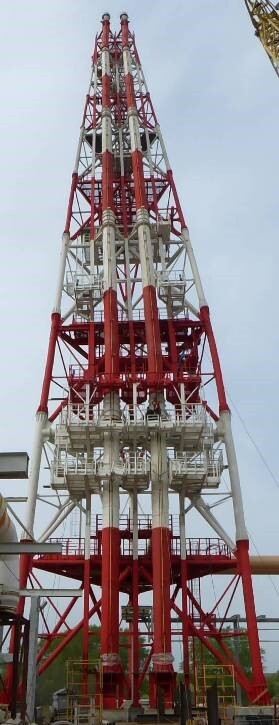

| Тип факельной установки | Высотный факел в опорной башне (2 ствола) |
| Особенности | с подачей пара для обеспечения бездымного горения |
| Назначение / установка | Комплекс установки Гидрокрекинг |
| Максимальный проектный расход газа | 110 182 нм³/ч |
| Высота ствола | 116 м |
| Диаметр ствола / оголовка | 1350/1350 мм |
Лукойл - Волгограднефтепереработка
| Год поставки оборудования | 2014-2015 |
| Тип факельной установки | Высотный факел в опорной башне - углеводородный |
| Особенности | с подачей пара для обеспечения бездымного горения |
| Назначение / установка | Комплекс глубокой переработки ВГО |
| Максимальный проектный расход газа | 492 875 кг/час |
| Высота ствола | 96 м |
| Диаметр ствола / оголовка | 1500/1200 мм |

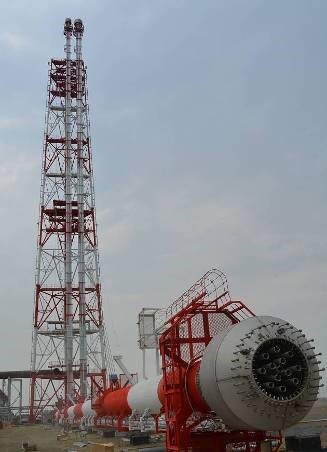

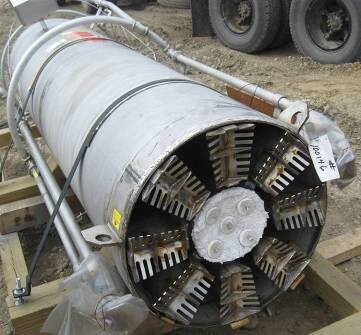

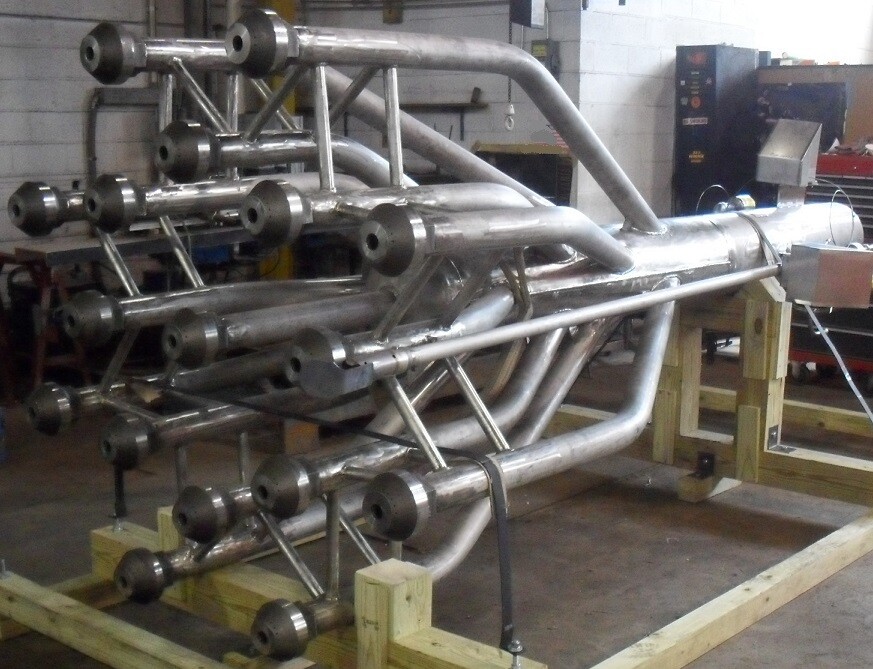

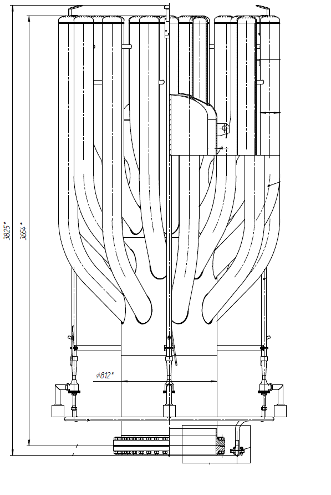

Высотные факельные установки с многофорсуночными оголовками
Башнефть-Полюс - месторождение им. Р. Требса
| Год поставки оборудования (произведена укрупнительная сборка) | 2015 |
| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | Факел высокого давления |
| Назначение / установка | Площадка ЦПС, площадка ОБП. |
| Максимальный проектный расход газа | 190 000 нм³/ч |
| Высота ствола | 88 м |
| Диаметр ствола / оголовка | 800/800 мм |
Салым Петролеум Девелопмент - Западно-Салымское месторождение
| Год поставки оборудования | 2007 |
| Реконструкция/модернизация | 2015 |
| Тип факельной установки | Высотный факел на растяжках |
| Особенности | Факел высокого давления |
| Назначение / установка | Установка подготовки нефти |
| Максимальный проектный расход газа | 27 705 нм³/ч |
| Высота ствола | 30 м |
| Диаметр ствола / оголовка | 700/350 мм |
Томскнефть ВНК
| Реконструкция/модернизация | 2015 |
| Тип факельной установки | Высотный факел на растяжках |
| Особенности | Совмещенный высокого и низкого давления |
| Назначение / установка | Лугинецкая газокомпрессорная станция |
| Максимальный проектный расход газа | 225 430 кг/ч |
| Высота ствола | 50 м |
| Диаметр оголовка | 750 мм |
Роснефть - Уватнефтегаз (бывший ТНК-Уват)
| Реконструкция/модернизация | 2010 |
| Тип факельной установки | Высотный факел на растяжках (2 шт.) |
| Особенности | Факел высокого давления |
| Назначение / установка | Тямкинское месторождения. Обустройство ЦПС. |
| Максимальный проектный расход газа | 6 000 нм³/ч |
| Высота ствола | 20 м |
| Диаметр ствола / оголовка | 300 / 300 мм |

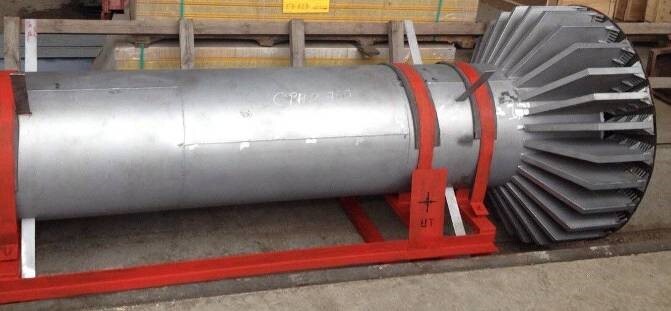

Высотные факельные установки со струйными оголовками
Роснефть - группа Ванкорских месторождений
| Год реализации проекта | 2010 |
| Тип факельной установки | Высотный факел в опорной башне |

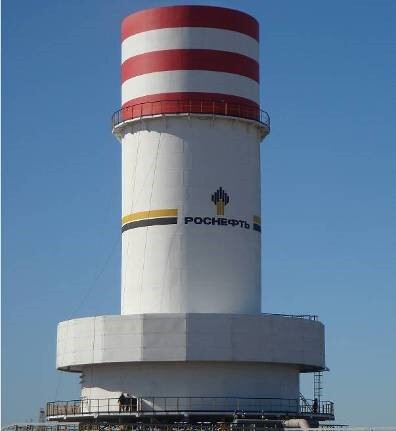

| Особенности | Комбинация с факелом закрытого типа (поставки ПГ Генерация) |
| Назначение / установка | Факел высокого давления на площадке УПСВ Юг |
| Максимальный проектный расход газа | 1 100 000 нм³/ч |
| Высота ствола | 120 м |
| Диаметр ствола / оголовка | 900/900 мм |
Роснефть - группа Ванкорскиих месторождений
| Год реализации проекта | 2011 |
| Тип факельной установки | Высотный факел в опорной башне (2 ствола) |

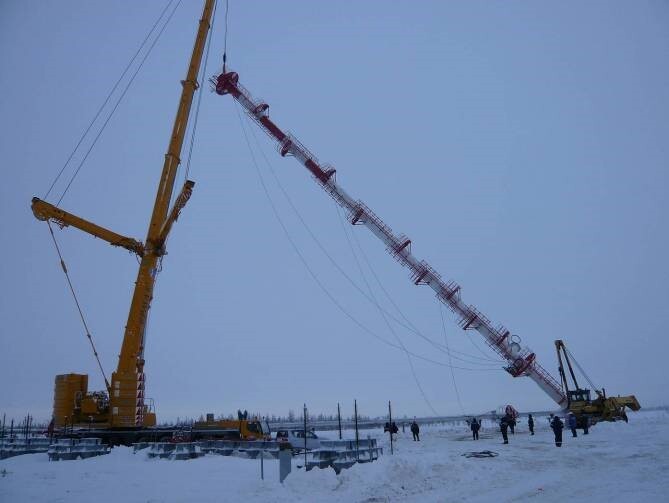

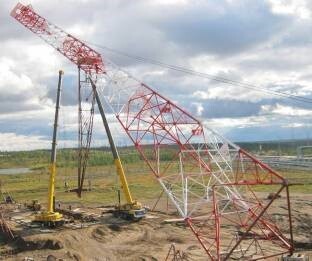

| Особенности | Монтаж опорной башни в горизонтальном положении с последующим подъемом в сборе |
| Назначение / установка | Факел на площадке ЦПС(ВД/НД) |
| Максимальный проектный расход газа | 1 023 000 нм³/ч (ВД) и 343 341 нм³/ч (НД) |
| Высота ствола | 125 м |
| Диаметр ствола / оголовка | 1200/750 и 1200/1200 мм |
Арктикгаз - Уренгойское месторождение
| Год реализации проекта | 2013 |
| Тип факельной установки | Высотный факел на растяжках (2 шт.) |
| Особенности | Совмещенная факельная установка (ФВД и ФНД) |
| Назначение / установка | Обустройство ачимовских отложений |
| Максимальный проектный расход газа | 465 000 нм³/ч и 45 000 нм³/ч |
| Высота ствола | 60 м |
| Диаметр ствола / оголовка | 1200/1050 и 350/350 мм |
Аммоний - комплекс по производству аммиака, метанола и карбамида
| Годы реализации проектов | 2014 - 2015 |
| Тип факельной установки | Высотный факел на растяжках (3 шт.) |
| Особенности | Факельные установки с сепараторами в основании |
| Назначение / установка | Установка производства карбамида (2 шт.) |
| Установка производства аммиака и метанола | |
| Максимальный проектный расход газа | 4 437 нм³/ч, 23 650 нм³/ч, 425 640 нм³/ч |
| Высота ствола | 26 м, 36 м, 45 м |
| Диаметр ствола / оголовка | 600/750, 600/350, 900/1800 мм |
Антипинский НПЗ
| Год реализации проекта | 2014 |
| Тип факельной установки | Высотный факел в опорной башне |
| Особенности | В дополнение к общезаводским факелам с опускаемыми стволами (поставки ПГ Генерация) |
| Назначение / установка | Кислый аварийный факел - установка производства элементарной серы |
| Максимальный проектный расход газа | 4 500 кг/ч |
| Высота ствола | 90 м |
| Диаметр ствола / оголовка | 300/300 мм |
ЛУКОЙЛ-Коми, Харьягинское месторождение
| Год реализации проекта | 2014 |
| Тип факельной установки | Высотный факел на растяжках |
| Особенности | Поставка и проектирование всего факельного хозяйства |
| Назначение / установка | Компрессорная станция КС-6 |
| Максимальный проектный расход газа | 38 680 нм³/ч |
| Высота ствола | 30 м |
| Диаметр ствола / оголовка | 600/400 мм |
ЛУКОЙЛ - Пермнефтегазпереработка
| Год реализации проекта | 2014 |
| Тип факельной установки | Высотный факел в опорной башне (2 ствола) |
| Особенности | с системой самоопускания стволов |
| Назначение / установка | Блок низкотемпературной конденсации и ректификации (реконструкция) |
| Максимальный проектный расход газа | 229 650 кг/ч |
| Высота ствола | 86,5 м |
| Диаметр ствола / оголовка | 1050/1050 мм |
Информация, размещенная на сайте, носит справочный характер и не является публичной офертой
Политика конфиденциальности
Действующая Политика конфиденциальности размещена на странице по адресу https://www.generation.ru/politika-konfidencialnosti Интернет-сайта https://www.generation.ru.
ТОО «Промышленная Группа Генерация»
Тел.: +7 (343) 379-0812
e-mail: info@generation.ru
Данный сайт использует Cookie
Редактируемый текст
